Esta opção só estará disponível se estiver ativada na seção 'Definições/Metodologia de Análise' a opção de visibilidade para Mapa de Riscos Repercutidos.

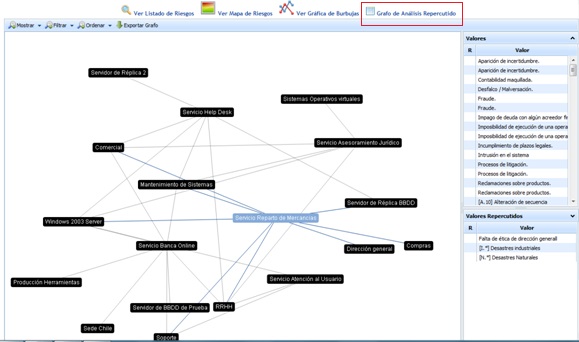

A opção ‘Grafo de Ameaças’ mostra de forma gráfica a relação de dependência entre os diferentes elementos definidos na seção ‘Análise/Inventário’.
Uma vez selecionado o elemento desejado, a ferramenta mostra duas listas com as seguintes informações:
-
Ameaças: Mostra a lista de ameaças próprias do elemento selecionado. As cores indicam o nível de risco da ameaça.
NOTA: As cores associadas ao nível de risco podem ser parametrizadas na seção ‘Definições’.
-
Ameaças Repercutidas: Mostra a lista de ameaças dos elementos que dependem do elemento selecionado. As cores indicam o nível de risco da ameaça.
NOTA: As cores associadas ao nível de risco podem ser parametrizadas na seção ‘Definições’.
As opções que a ferramenta permite realizar sobre o grafo de dependências são as seguintes:
-
Mostrar: Permite filtrar a lista de elementos e mostrar os elementos por serviços.
-
Filtrar: Permite realizar um filtro de elementos por níveis.
-
Ordenar: Oferece a possibilidade de ordenar o grafo de duas maneiras:
-
Automático: Ao mover cada um dos nós na tela, o grafo tende a se agrupar no centro automaticamente.
-
Manual: Ao mover cada um dos nós na tela, estes permanecem fixos na posição marcada.
-
-
Exportar grafo: Permite descarregar o grafo de dependências em formato .png
