Mapa

Accede desde Análisis > Evaluación de Riesgos, pulsa el nombre del análisis y selecciona la pestaña Mapa.

Gráficas

La parte superior de la pantalla muestra la representación gráfica de los riesgos del análisis. El tipo de gráfica se selecciona automáticamente en función de las dimensiones utilizadas para calcular el riesgo y de su configuración en la metodología.

• Dimensión manual o calculada a partir de una sola dimensión: muestra un gráfico de tarta con el número de riesgos por nivel o rango.

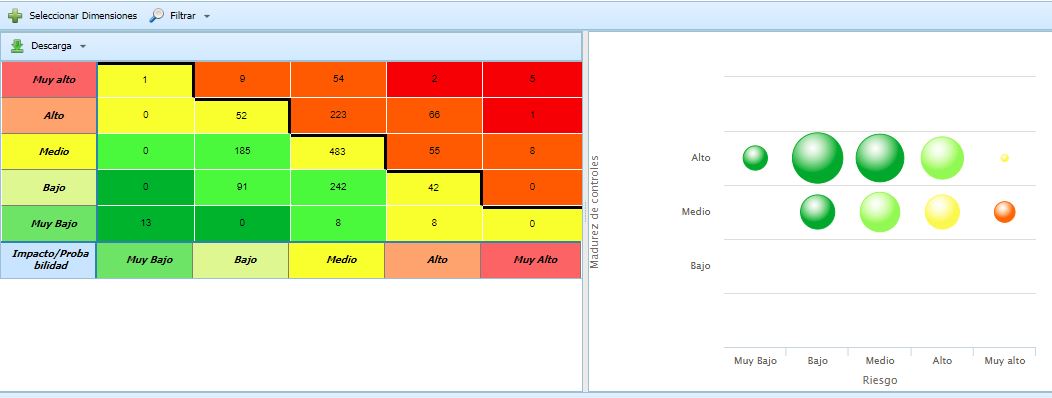

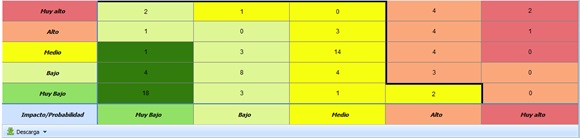

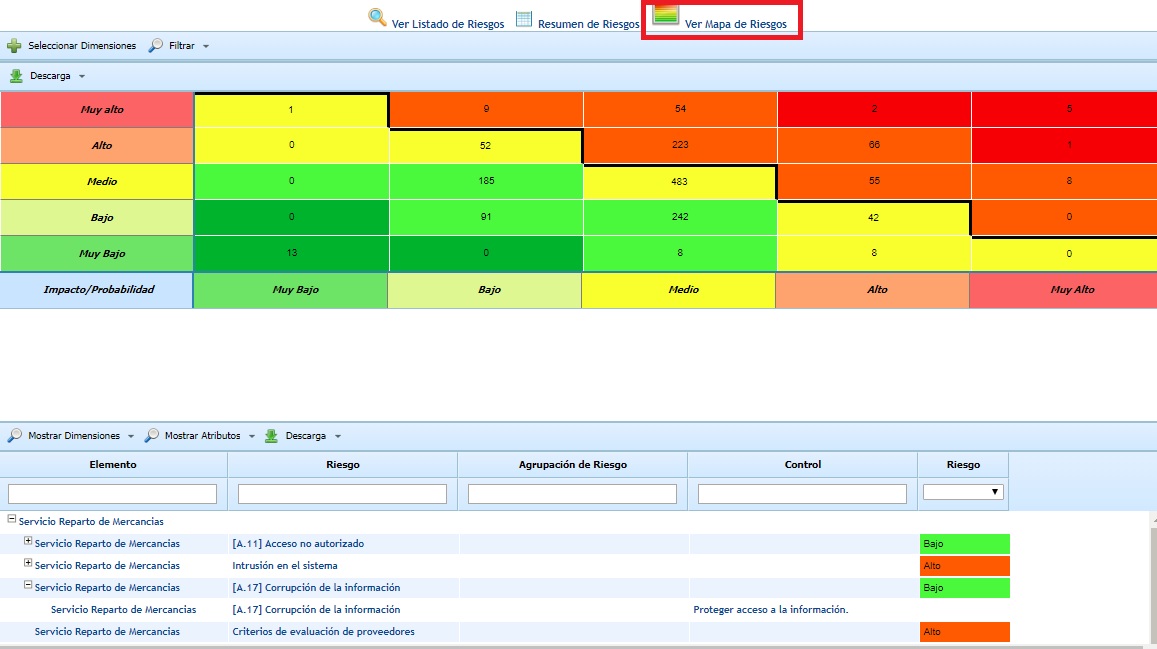

• Dimensión calculada a partir de dos dimensiones cualitativas: muestra un mapa de calor cuyas filas y columnas corresponden a las dimensiones utilizadas para calcular el riesgo. Cada eje corresponde a una dimensión y cada celda indica el número de riesgos con esa combinación de niveles.

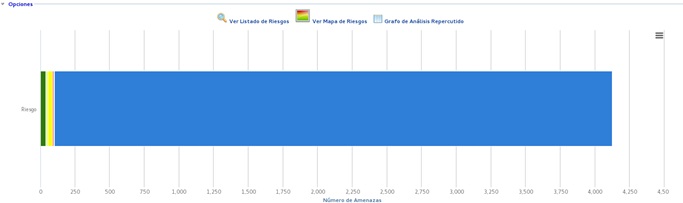

• Resultado cualitativo con alguna dimensión cuantitativa: muestra barras apiladas horizontales. Cada barra representa el total y cada tramo, los riesgos correspondientes a un nivel.

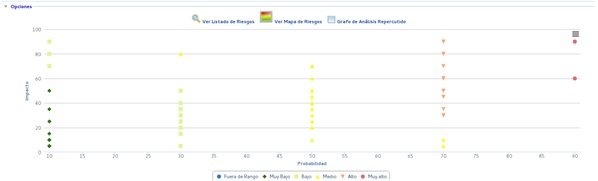

• Resultado cuantitativo con alguna dimensión cuantitativa: muestra un gráfico de dispersión. Cada punto representa un riesgo situado según el valor obtenido en ambas dimensiones.

El interruptor Gráficas permite mostrar u ocultar el bloque de gráficas sin afectar al listado.

Gráficas interactivas

Las gráficas permiten seleccionar una porción, celda, tramo o punto para filtrar el listado y el resto de gráficas por ese valor.

Cada gráfica admite una única selección activa. Al seleccionar otro valor, se sustituye la selección anterior; al volver a pulsar sobre el valor seleccionado, el filtro se elimina.

La selección realizada desde las gráficas se combina con los filtros de la barra y se elimina mediante Borrar filtros.

Opciones de las gráficas

Cada gráfica dispone de un menú con las siguientes opciones:

• Ver en pantalla completa: amplía la gráfica para facilitar su visualización.

• Contraer gráfica: oculta el contenido de la gráfica manteniendo su cabecera.

• Descargar imagen: permite descargarla en formato PNG, JPEG, PDF o SVG.

• Imprimir gráfica: abre las opciones de impresión.

Añadir gráficas

Pulsa Añadir gráficas para configurar un tablero de hasta ocho gráficas a partir de las dimensiones automáticas de la metodología. El botón indica el número de gráficas configuradas, por ejemplo, 1/8.

El panel lateral Añadir gráficas muestra una tarjeta por cada gráfica (Gráfica 1, Gráfica 2…). La primera corresponde inicialmente a la gráfica predeterminada del Mapa.

En cada tarjeta se configuran los siguientes campos:

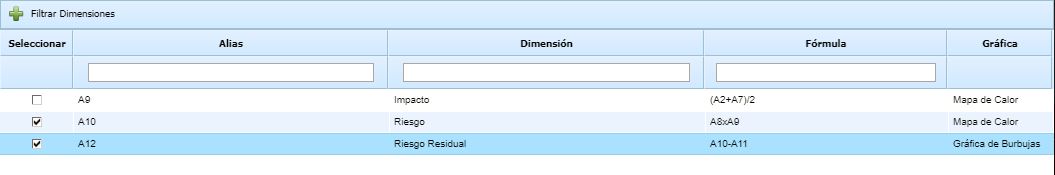

• Dimensión: permite seleccionar una dimensión automática de la metodología y buscarla por nombre. Las dimensiones manuales no están disponibles.

• Tipo de gráfica: permite seleccionar entre Dispersión, Mapa de Calor, Barras, Burbujas, Tarta o Rango. Al elegir una dimensión, se habilitan únicamente los tipos de gráfica compatibles y se selecciona el primero disponible. No se puede utilizar la misma combinación de dimensión y tipo de gráfica más de una vez.

Los tipos disponibles dependen de la dimensión seleccionada:

• Barras y Tarta: cuando el resultado puede agruparse por niveles o rangos.

• Rango: únicamente cuando el resultado es cuantitativo y dispone de rangos.

• Mapa de Calor y Burbujas: cuando la dimensión se calcula a partir de dos dimensiones base con niveles o rangos.

• Dispersión: cuando la dimensión se calcula a partir de dos dimensiones base cuantitativas.

Las dimensiones calculadas a partir de más de dos dimensiones base solo admiten Barras, Tarta o Rango.

Pulsa Añadir gráfica para incorporar una nueva tarjeta y utiliza el icono de cierre para eliminarla. Siempre debe permanecer al menos una gráfica configurada.

Pulsa Generar tablero para aplicar los cambios. Las gráficas se muestran en el mismo orden en el que aparecen en el panel. Si cierras el panel después de realizar cambios sin generar el tablero, el sistema solicita confirmación antes de descartarlos.

La configuración del tablero se guarda por usuario y análisis, de modo que al volver a acceder a la pestaña Mapa se muestran las gráficas configuradas anteriormente. Si una modificación en la metodología impide representar alguna de ellas, esa gráfica deja de estar disponible.

Listado de elementos, riesgos y controles

Debajo de las gráficas se muestran los elementos del análisis junto con sus riesgos y controles.

El interruptor vista clásica permite alternar entre la vista clásica y la vista ERC. La última vista utilizada se conserva para los siguientes accesos.

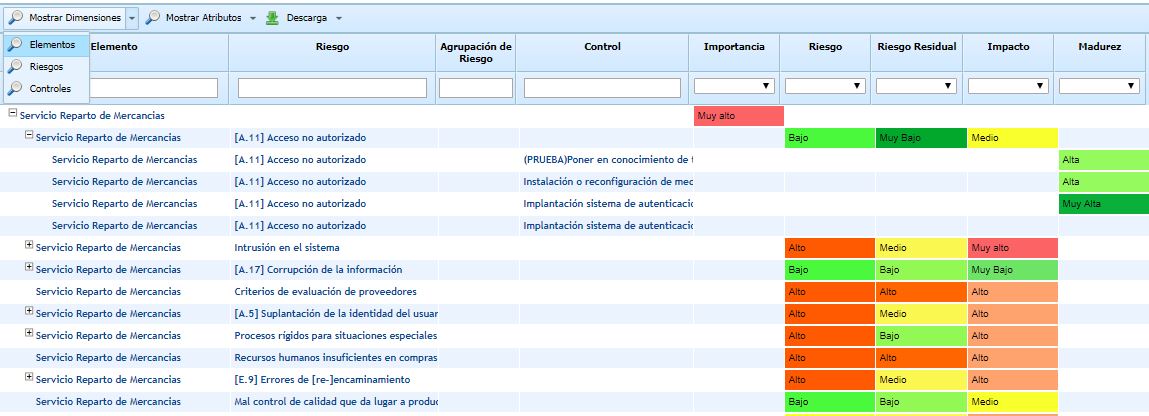

Vista clásica

La vista clásica muestra una fila por elemento.

Las celdas correspondientes a riesgos, controles y agrupaciones indican cuántos registros están asociados al elemento. Al desplegarlo, se muestra una fila por cada riesgo y por cada control asociado al riesgo.

Es posible mantener varios elementos desplegados al mismo tiempo.

Vista ERC

La vista ERC se organiza en cuatro vistas: Jerarquía, Elementos, Riesgos y Controles.

Los filtros aplicados y la configuración de columnas se mantienen al cambiar de una vista a otra.

• Jerarquía: el panel Elementos, situado a la izquierda, muestra los elementos con su Criticidad, Responsable, Categoría y número de riesgos. El primer elemento aparece seleccionado inicialmente. A la derecha se muestran los riesgos correspondientes al elemento seleccionado. Al pulsar sobre un riesgo, se despliega su tabla de controles con ID, nombre, Madurez, relaciones y Evidencias. Solo puede mantenerse un riesgo desplegado a la vez. La selección de un elemento en este panel sirve únicamente para navegar y no actúa como filtro ni limita las descargas.

• Elementos: muestra los elementos con las columnas Nombre, Categoría, riesgos, Responsable y Criticidad.

• Riesgos: muestra los riesgos con Nombre, Nivel del riesgo, elemento, controles y, cuando corresponda, Agrupación de riesgo.

• Controles: muestra los controles con Nombre, Madurez, riesgos, elementos y Evidencias.

Las vistas Elementos, Riesgos y Controles permiten ordenar los registros pulsando sobre la cabecera de las columnas.

Los chips de riesgos, elementos y controles permiten abrir el listado de registros relacionados al pulsarlos. Cuando no existen registros asociados, el chip se muestra deshabilitado.

En Evidencias, cuando un control tiene una única evidencia se muestra su nombre como enlace a su detalle. Si dispone de varias, Evidencias muestra el número correspondiente y permite abrir el listado de enlaces.

Acciones de las tablas

Columnas

Columnas abre un panel organizado en las pestañas Comunes, Elementos, Riesgos y Controles, desde el que se pueden activar o desactivar las columnas disponibles.

La pestaña Comunes incluye Agrupación de riesgo y Control. En Controles también está disponible la columna Tipo de control, que permite diferenciar entre Control implantado y Plan de tratamiento.

Los campos, atributos y dimensiones disponibles corresponden a los definidos en las metodologías de elementos, riesgos y controles.

Filtro temático

Si la metodología de riesgos dispone de filtros temáticos configurados para tu rol, a la derecha de las pestañas se muestra el selector correspondiente.

Al acceder se aplica automáticamente el único filtro disponible o el primero de la lista. Al seleccionar otro filtro temático, se actualizan las gráficas y el listado. Consulta Ajustes > Metodología Riesgos.

Filtros

La barra de filtros es común a todas las vistas de la pestaña y permanece visible al desplazarte por la página.

Por defecto, muestra Elementos, Riesgos, la dimensión principal del riesgo y, cuando el análisis la utiliza, Agrupación.

Los filtros se aplican de forma acumulativa: se muestran únicamente los registros que cumplen todos los filtros activos. Su aplicación afecta a las gráficas, el listado, los chips, los contadores y las descargas.

La opción Borrar filtros elimina los filtros de la barra.

Mediante + pueden añadirse otros campos como filtros:

• En la vista clásica, se muestra la lista de campos disponibles para filtrar.

• En la vista ERC y sus vistas ampliadas, el panel se organiza en las pestañas Elementos, Riesgos y Controles, cada una con el número de campos seleccionados. Al marcar un campo, se añade un chip a la barra identificado con el icono de su entidad. El filtro no se aplica hasta que se informa un valor. Limpiar desmarca los campos de la pestaña activa.

Filtro Elementos

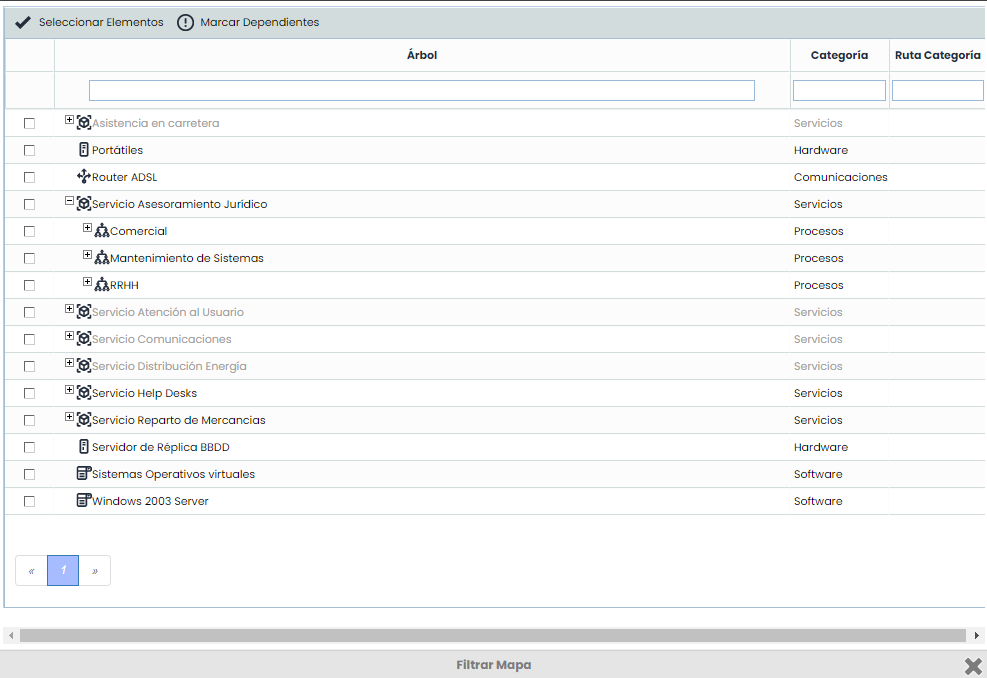

El filtro Elementos permite acotar la información del Mapa a los elementos seleccionados. Al abrirlo, el panel Filtrar por nodos ofrece dos formas de selección:

• Árbol: muestra los elementos según su jerarquía. Marca la casilla de un elemento para seleccionarlo. La selección de un elemento padre no incluye automáticamente a sus hijos; para ello, utiliza Marcar dependientes. Una vez incluidos, la misma acción permite Desmarcar dependientes. El filtro Categoría limita los elementos visibles en el árbol sin modificar la selección.

• Lista: muestra los elementos del análisis en una lista plana.

La selección es común a ambas pestañas.

El buscador permite localizar elementos por nombre desde el primer carácter. En la vista de árbol, se despliegan automáticamente las ramas necesarias de acuerdo al texto introducido.

La parte superior del panel resume los elementos seleccionados mediante chips. El pie del panel muestra el número de elementos seleccionados y los dependientes incluidos.

Para retirar un elemento de la selección, pulsa la X de su chip o desmarca su casilla. La opción Limpiar elimina toda la selección.

Descargas

La opción Descargar ofrece las siguientes posibilidades tanto en la vista clásica como en la vista ERC:

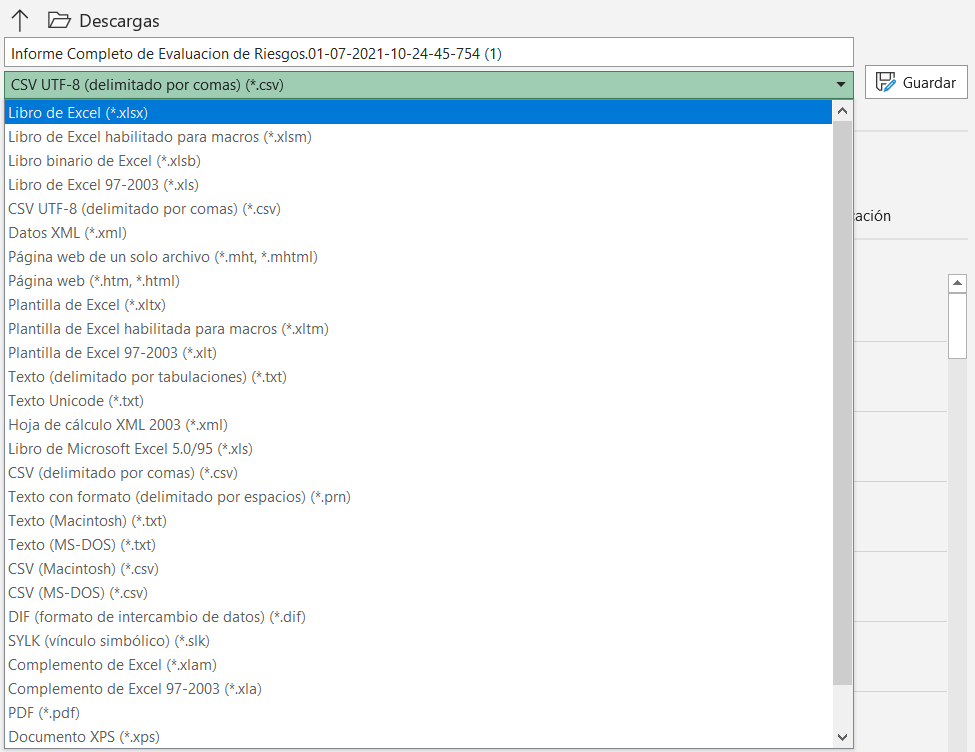

• Tabla CSV: descarga las columnas visibles.

• Tabla completa CSV: incluye todas las dimensiones y atributos configurados.

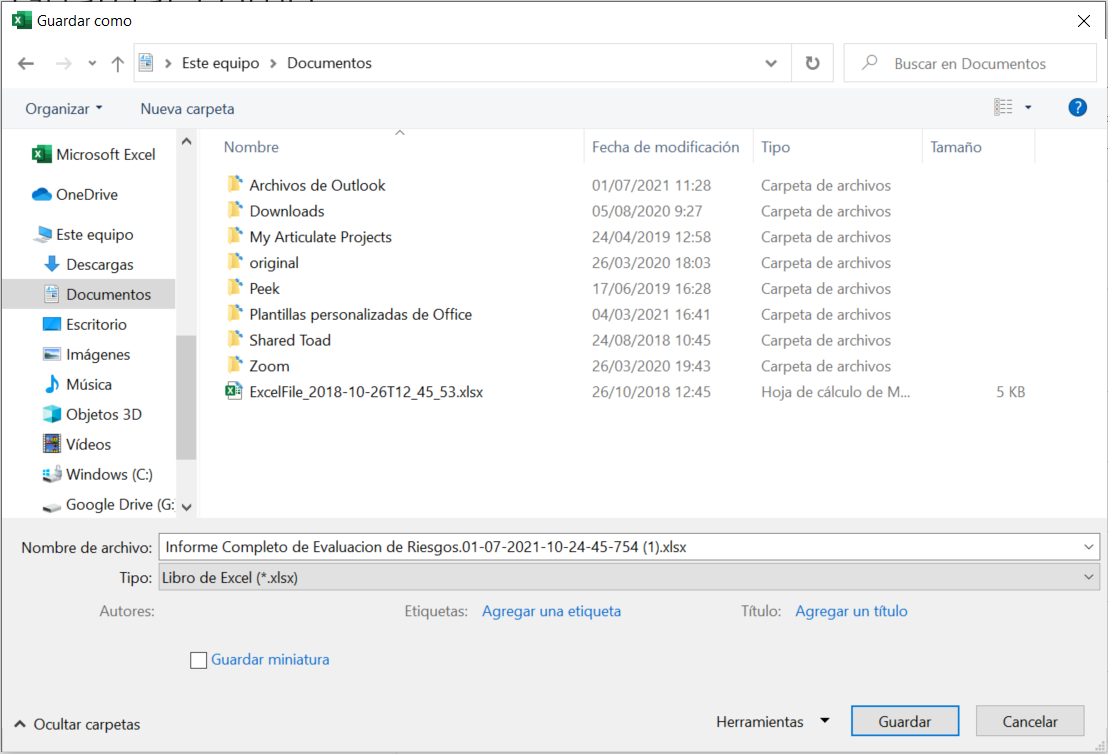

• Informe Completo de Riesgos: genera el informe completo del análisis.

Las vistas ampliadas de Elementos, Riesgos y Controles permiten descargar su propia Tabla CSV.

Las descargas tienen en cuenta los filtros activos, las selecciones realizadas en las gráficas y la información a la que el usuario tiene acceso según su rol. Cuando no existen datos para la selección actual, la descarga no está disponible.

Los ficheros se generan en segundo plano y quedan disponibles en Descargas.

Las gráficas pueden descargarse desde su propio menú en formato PNG, JPEG, PDF o SVG, o imprimirse con los filtros aplicados en ese momento.
